Eco-land
기반시설
시설배치의 기본계획읜 진입차량의 관리 및 지원을 위하여 관리시설을 배치하도록 하였으며 저류제방 아래에
침출수 저류조를 설치하고 저류조 주변에 침출수 처리시설과 재활용시설을 계획하였으며 이에 따른 적절한
배치를 계획하였습니다. 또한 관리시설과 침출수 처리시설 사이에 주민편익시설(체육공원)을 계획하였습니다.
본 시설의 전체 매립기간은 약 39년 이고 매립계획고는 EL(+) 85 ~ EL(+) 140m까지 단계별로 건설하는 것으로
1단계 3단, 2단계 2단, 3단계 6단으로 총 11단까지 매립하도록 계획하였으며 차수시설 설치에 따라 흙제방은
8차분으로 구분하여 계획하였습니다.
금회공사는 부대시설 및 진입도로 매립시설중 토공은 1단에서 5단까지인 EL(+) 85 ~ EL(+) 110m를 시행하고
지하수 집배수시설, 침출수 집배수시설 및 차수시설은 1단에서 3단까지인 EL(+) 85 ~ EL(+) 100m 시행하도록 계획하였습니다.

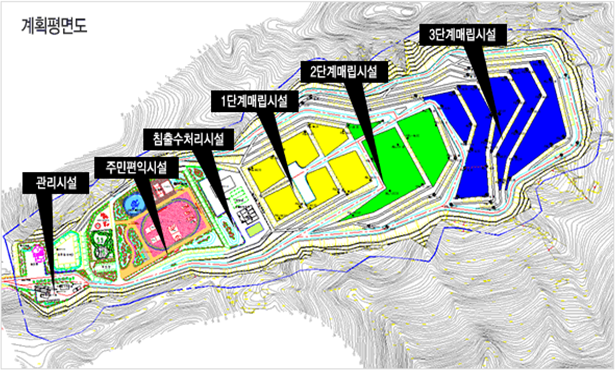

Eco-land 계획 평면도
매립기간 : 약 39년(1단계 약 6년, 2단계 약 10년, 3단계 23년)
구분 | 계 | 매립시설 | 관리시설 | 처리시설 | 주민편익 | 녹지 |
---|---|---|---|---|---|---|
전체 | 284,000㎡ | 113,500㎡ | 3,100㎡ | 11,200㎡ | 35,000㎡ | 120,700㎡ |
금회 | 193,000㎡ | 29,210㎡ | 3,100㎡ | 11,200㎡ | 35,000㎡ | 114,490㎡ |
비고 | 매립기간: 1단계 6년, 2단계 약 10년, 3단계 23년 |

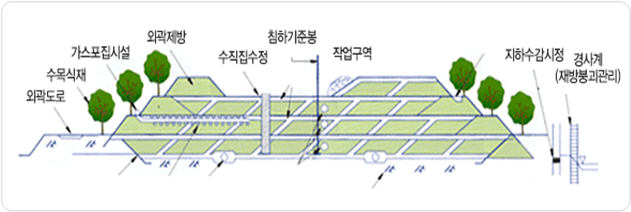

위생매립
'위생매립 실현과 쾌적하고 푸른 친환경 조성'이라는 에코-랜드의 목표를 세우고 먼지 및 악취를 저감하여 환경의 질을 개선하며 매립지의 안정화, 시설물의 안전한 관리, 매립지 조성기술의 선진화로 생태공원화 사업등을 추진하고 있습니다.
매립계획
에코-랜드는 남양주시와 구리시에서 발생되는 폐기물을 구리시 소각시설에서 소각 후 안전한 소각잔재물을 위생적, 안정적으로 처리하여 주변지역에 미치는 환경상의 영향을 최소화 하는데 그 목적이 있습니다. '폐기물관리법 시행규칙'의 폐기물 처리시설 설치기준에 따라 완벽한 차수시설 등을 설치하여 위생매립 체계를 갖추도록 준비하고 있습니다.
소각잔재 매립절차
도로시설 계획
'위생매립 실현과 쾌적하고 푸른 친환경 조성'이라는 에코-랜드의 목표를 세우고 먼지 및 악취를 저감하여 환경의 질을 개선하며 매립지의 안정화, 시설물의 안전한 관리, 매립지 조성기술의 선진화로 생태공원화 사업등을 추진하고 있습니다.
저류제방 설치계획
에코-랜드는 소각잔재물 매립으로 인한 주변 환경에 대한 영향을 최소화하기 위하여 매립지에 철저한 환경 대비책을 준비하고 있습니다.
구분 | 구분 | 설계내용 |
---|---|---|
저류제방 | -구조형식 - 기초 - 제방고 - 상단폭 - 제방연장 |
용벽+표면차수형 흙제방 직접기초 5.0m 5.0m 116,283m |
법면 흙제방 |
- 구조형식 - 기초 - 제방고 - 상단폭 |
표면차수형 흙제방 직접기초 5.0m 4.0m |

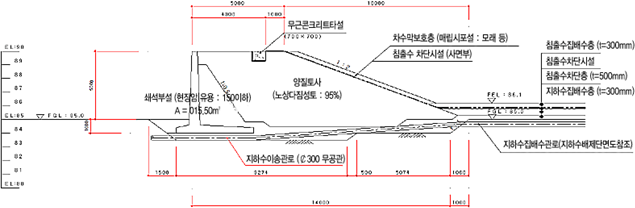

저류제방 단면도
도로시설 계획
소각잔재물 매립을 위하여 이동하는 차량으로 인하여 발생할 수 있는 먼지등을 감소시키기 위하여 진입도로, 관리도로 및 내부도로를 준비하고 있습니다.
구분 | 진입도로 | 관리도로 | 내부도로 |
---|---|---|---|
설계속도 | 40 ~ 50 km/hr | - | 20km/hr |
곡선반경 | - | 최소 15.0m 이상 | 최소 30.0m 이상 |
도로폭 | 10.0m (차도 7.0m, 측구 1.0m, 보도 2.0m) | 6.0 ~ 10.0m | 5.0 ~ 8.0m |
종단구배 | 최대 5.0% 이하 | 최대 11.0% 이하 | 최대 10.36이하 |
횡단구배 | 2.0% | 2.0% | - |
포장 | 아스팔트포장 | 아스팔트 포장 | 콘크리트 포장 |
연장 | 1단계: 924m 2단계: 0m 계: 924m |
1단계: 1,564.8m 2단계: 1,278.6m 계: 2,843.4m |
1단계: 464.5m 2단계: 0m 계: 464.5m |
진입도로 표준 횡단면도
관리도로 표준 횡단면도
내부도로 표준 횡단면도

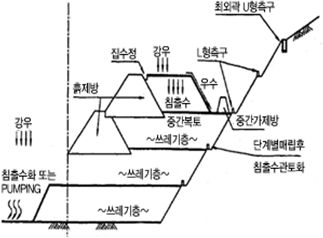

우수배제 계획
매립장내 우수배제는 각 매립단별 소단에 L형 측구를 설치하고 외곽의 U형 측구에 연결하여 외부로 방류토록 하였으며 최하단은 소제방을 설치하여 우수가 침출수화 되는 것을 최소화하고 소제방에 저류된 우수는 펌프를 이용하여 배제토록 계획하였습니다.
우수배제 시설계획
시설명 | 규격 | 설치계획 | 계 | ||
---|---|---|---|---|---|
1단계 매립전 | 1단계 매립후 | 2단계 매립후 | |||
U형 측구 | 0.5x0.5 | - | L = 310.8 | L = 404.0m | L = 714.8m |
0.6x0.6 | L = 868.8m | - | - | L = 868.8m | |
1.0x1.0 |
L = 198.4m | L = 1,125.4m | L = 899.4m | L = 2,223.2m | |
1.5x1.5 | L= 1,494.2m | L = 1,003.1m | L = 2,497.3m | ||
L형 측구 | 1.8x0.3 | L = 1,110.0m | L = 1,361.5m | L = 2,471.5m | |
1.8x0.5 | L = 532.2m | L = 608.5m | L = 1,140.7m | ||
산마루측구 | L = 1,919.m | L = 1,245.7m | L = 3,165.3m | ||
도수로 | 0.8x0.8 | L = 553.6m | L = 191.3m | L = 744.9m | |
우수배제관 | D450 | L = 45.3m | L = 45.3m | ||
D600 | L = 232.8m | L = 232.8m | |||
D900 | L = 159.6m | L = 159.6m | |||
D1000 | L = 244.0m | L = 244.0m | |||
우수집수정 | 1.0x1.0 | L = 20.7m | L = 20.7m | ||
1.5x1.5 | L = 52.3m | L = 52.3m | |||
2.0x2.0 | L = 33.6m | L = 33.6m | |||
3.0x3.0 | L = 86.9m | L = 86.9m | |||
우수배제 BOX | 1.0x1.0 | 4 개소 | 4 개소 | ||
1.5x1.5 | 2 개소 | 2 개소 | |||
2.0x2.0 | 1 개소 | 1 개소 | |||
우수맨홀 | 900mm | 4 개소 | 4 개소 | ||
1,200mm | 3 개소 | 3 개소 | |||
1,200mm | 3 개소 | 3 개소 | |||
우수받이 | 43개소 | 24개소 | 67 개소 |

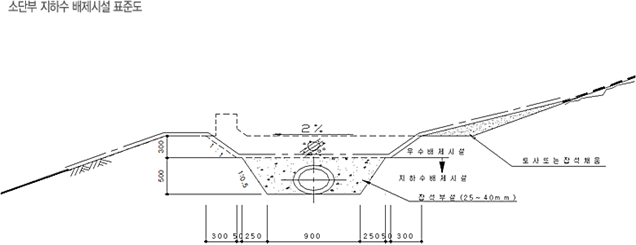

지하수 배제시설
에코-랜드는 현재 지하수량이 비교적 많은것으로 판단되고 지하수 배제시설 손상시에 보완이 사실상 불가능 한 점을 고려, 매립지 외부에서 내부로 유입되는 지하수는 매립지 외곽에서 집수하여 우수와 함께 외부로 배출하여 최소화합니다.
시설명 | 규격 | 설치계획 | |||
---|---|---|---|---|---|
1단계 | 2단계 | 3단계 | 4단계 | ||
TYPE-B | L형측구하단 300mm | - | - | 803.2m | 803.2m |
TYPE-C | 침출수 배제관로 하부 300mm | 416.3m | 244.4m | 342.9m | 1,003.6m |
TYPE-D | 바닥외관 300mm | 566.5m | 208.1m | - | 774.6m |
TYPE-E | 바닥중앙부 300mm | - | - | 53.1m | 53.1m |
